Пневматический дозатор поршневой с точной регулировкой

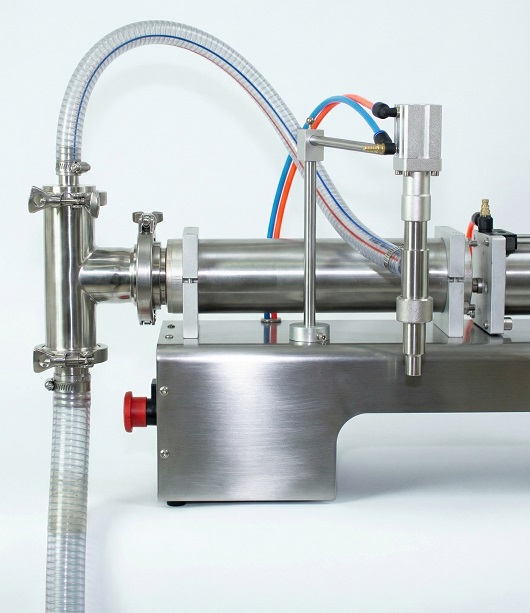

Надёжный пневматический фасовщик поршневого типа, работающий по принципу цикличного всасывания. Конструкция аппарата напоминает работу объемного шприца: при движении поршня создается вакуум, который затягивает продукт в камеру, после чего обратный ход аккуратно перемещает его в тару через выдающий носик.
Для чего это?
Когда надо много, точно и быстро нафасовать жидкостей, гелей, эмульсий или пищевых текучих продуктов – поршневой пневматический фасовщик это то что Вам нужно.
Чем удобно?
Устанавливается как на стол, так и на любую «рамку». Легко отсоединить от линии и переместить в нужное место. Легко регулировать положение «носика» чтобы оператору было удобно подставлять тару. Широкий диапазон регулировки скорости позволит масштабировать количество фасованной тары от десятков до сотен и даже тысяч в час.
Есть ручной режим, который запускает цикл при нажатии на педаль, а есть и полностью автоматический режим, когда цикл идёт непрерывно один за другим.
Если Вам нужно дозирование больше чем по 300мл, то можно просто сделать несколько нажатий, порции будут одинаковые.
Какие есть ограничения?
Для настройки и использования нужно иметь хотя бы минимальные навыки пользователя подобного оборудования.
Данный фасовщик предназначен для солидных объёмов, так что, если надо нафасовать меньше чем 1-5кг продукта – лучше использовать его рычажные аналоги.
Технические характеристики
- Работает от компрессора и электросети 220В.
- Встроенная система воздухоподготовки автоматически удаляет влагу из воздуха, поступающего из компрессора.

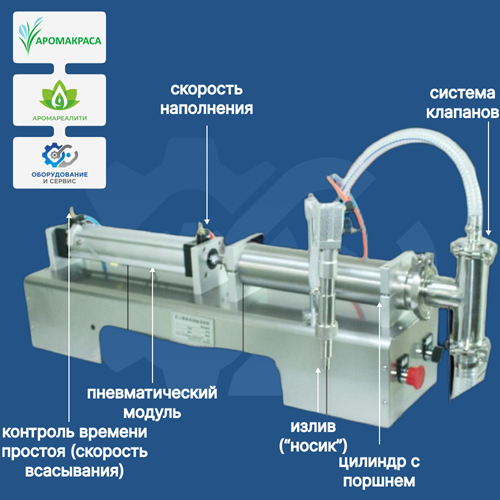

- Объём выдавливаемой за цикл дозы продукта регулируется ходом поршня – чем меньше ход, тем меньше объём. Точки старта и финиша движения поршня определяются датчиками, расположенными на внешней стороне пневмо-модуля.
- Регулировка очень плавная с помощью поворота «колеса».
- Регулировка простая, но требует простейшей первоначальной калибровки с каждым новым продуктом.
- Данная модель, по паспорту, может работать от 30 до 300мл. Мы провели серию тестов и выяснили что с большинством составов можно добиться и производительности от 5г, но на малой скорости.
Комплектация устройства:
- - фасовщик в сборе с полных комплектом шлангов и фиттингов,
- - система воздухоподготовки с быстросъёмными соединениями (8мм), которая крепится на корпус,
- - два набора запасных уплотнителей разного диаметра,
- - запасной магнитный датчик ограничителя поршня
- - силовой кабель 220в
Работа с устройством:
Принцип работы устройства предельно прост – поршень вытягивается из цилиндра и создаёт вакуум, за счёт чего продукт попадает в поршень и выталкивается из него в нашу тару точными порциями.
Конструкция крана тоже с пневматикой – «носик» открывается только при выдавливании нужного количества, затем герметично закупоривается автоматически, что исключает какие-либо капли или обратный ход.
1 – полная сборка устройства, закрепление всех шлангов, кранов и подача воздуха
2 – включаем ручной режим, с помощью весов и поворота колеса (которое двигает датчик в горизонтальной плоскости) калибруем на нужный объём пока не добьёмся повторяемости. Не забываем зафиксировать датчик на раме чтобы он случайно не сдвинулся во время интенсивной работы.
3 – запускаем каждый цикл или нажатием педальки или, если надо сделать непрерывный цикл, то поворачиваем сбоку ручку в положение непрерывной работы
4 – при необходимости можно регулировать скорость поршня и крана – это делается изменением подачи воздуха на нужном узле с помощью соответствующих «колёсиков»
5 – после окончания работы устройство, при необходимости, промывается
Ключевые преимущества:
Безупречная точность: Дозировка настраивается простым механическим ограничителем хода поршня — ошибка исключена.
Гибкая настройка: Скорость забора и выдачи продукта легко регулируется прямо на панели управления.
Простота конструкции: Широкий всасывающий тракт позволяет работать даже с густыми продуктами без задержек.
Консультация и сервис
В случае возникновения проблем с работой, не стесняйтесь обращаться к нашему техническому специалисту. Для диагностики и обслуживания лабораторного оборудования требуется определённая квалификация, без неё можно повредить устройство или владельца :) Так что не стесняйтесь - присылайте видео и вопросы - всегда поможем :)
Наши технические специалисты с удовольствием помогут Вам продиагностировать и отремонтировать всё что нужно. Они это делают и по видео-связи (теле-медицина и дистанционные консультации давно используются в мире и мы тоже не отстаём), и в своей мастерской, где у них есть всё необходимое.
